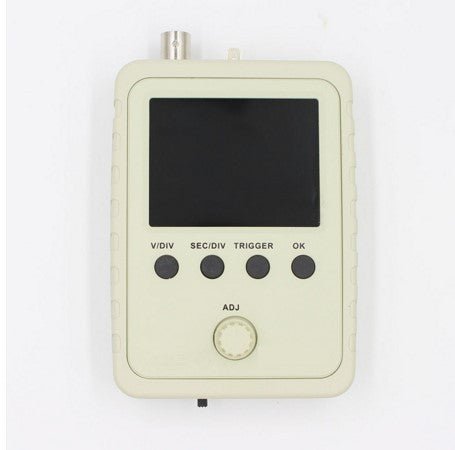

مجموعة أدوات تعليمية وتدريبية لأجهزة راسم الذبذبات الإلكترونية

يستخدم راسم الذبذبات Shell مصدر طاقة تيار مستمر 9 فولت (يجب ألا يتجاوز جهد مصدر الطاقة 10 فولت! وإلا فقد يتسبب في احتراق الجهاز). لا تتضمن المجموعة مصدر طاقة. يجب على المستخدمين تجهيز مصدر الطاقة بأنفسهم، ويجب أن يكون تيار مصدر الطاقة كافيًا لتوفير أكثر من 200 مللي أمبير.
مؤشر الخصائص:
أعلى معدل أخذ عينات في الوقت الفعلي: 1 ميجابايت في الثانية
الدقة: 12 بت
عمق المخزن المؤقت للعينة: 1024 بايت
النطاق الترددي التناظري: 0-200 كيلوهرتز
الحساسية الرأسية: 5 مللي فولت/تقسيم – 20 فولت/تقسيم (بطريقة 1-2-5)
إزاحة رأسية قابلة للتعديل، مع التعليمات
معاوقة الإدخال: 1MΩ
أقصى جهد دخل: 50 فولت لكل بوصة (مسبار 1:1)، 400 فولت لكل بوصة (مسبار 10:1)
تتضمن طرق الاقتران DC/AC/GND
نطاق القاعدة الزمنية الأفقية: 10 ميكروثانية/القسمة – 50 ثانية/القسمة (زيادة بمقدار 1-2-5)
بفضل الأوضاع التلقائية والتقليدية والتشغيل الفردي، من السهل التقاط أشكال موجية فورية
يمكن أن يتم تشغيله عن طريق الحافة الصاعدة أو الهابطة
يمكن تعديل وضع مستوى الزناد، مع الإشارة
راقب شكل الموجة قبل الزناد (تأخير سلبي)
يمكن تجميد عرض الشكل الموجي في أي وقت (وظيفة HOLD)
يأتي مع مصدر إشارة اختبار الموجة المربعة 1 كيلو هرتز / 3.3 فولت

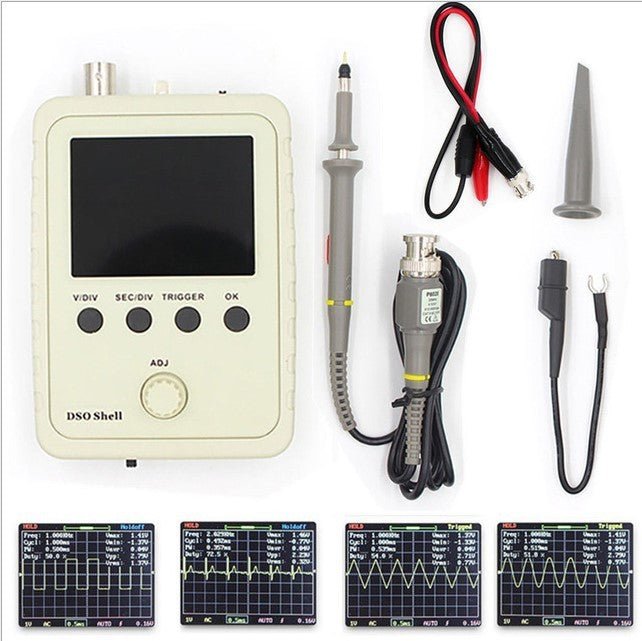

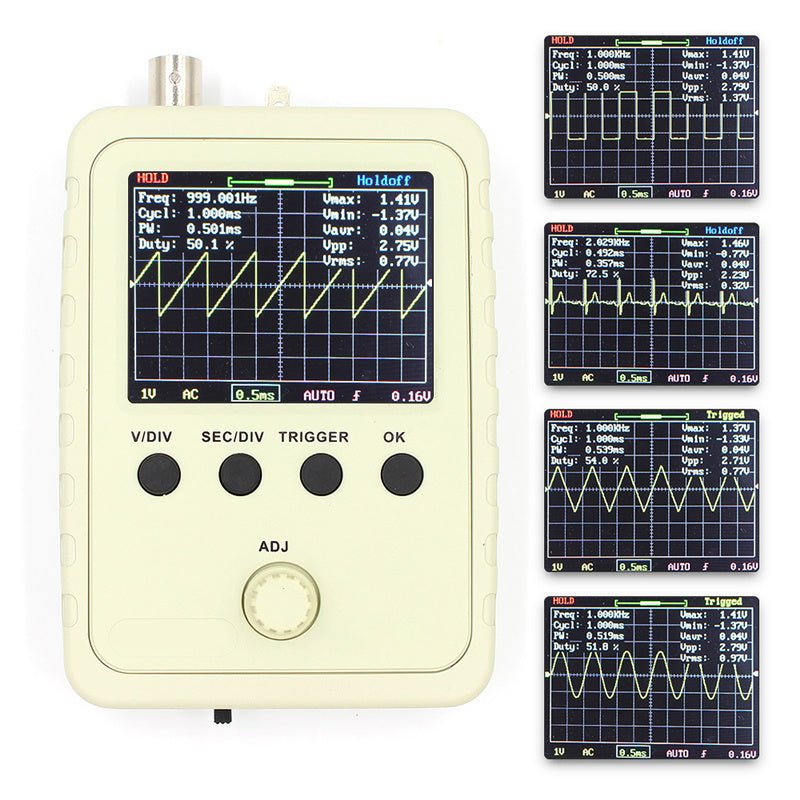

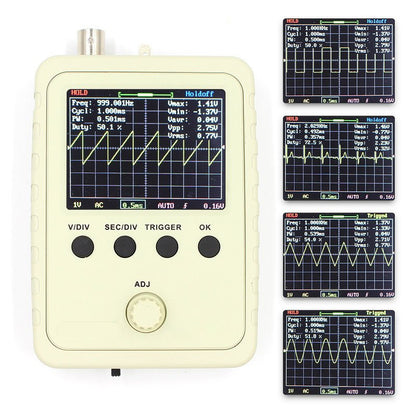

مع العرض الرقمي لمعلمات الموجة، يمكن عرض المعلمات التالية: التردد، الفترة، عرض النبضة، دورة العمل، القيمة القصوى، القيمة الدنيا، القيمة المتوسطة، قيمة الذروة إلى الذروة، القيمة الفعالة
حفظ/استدعاء شكل الموجة، حيث لا يختفي شكل الموجة عند إيقاف تشغيله

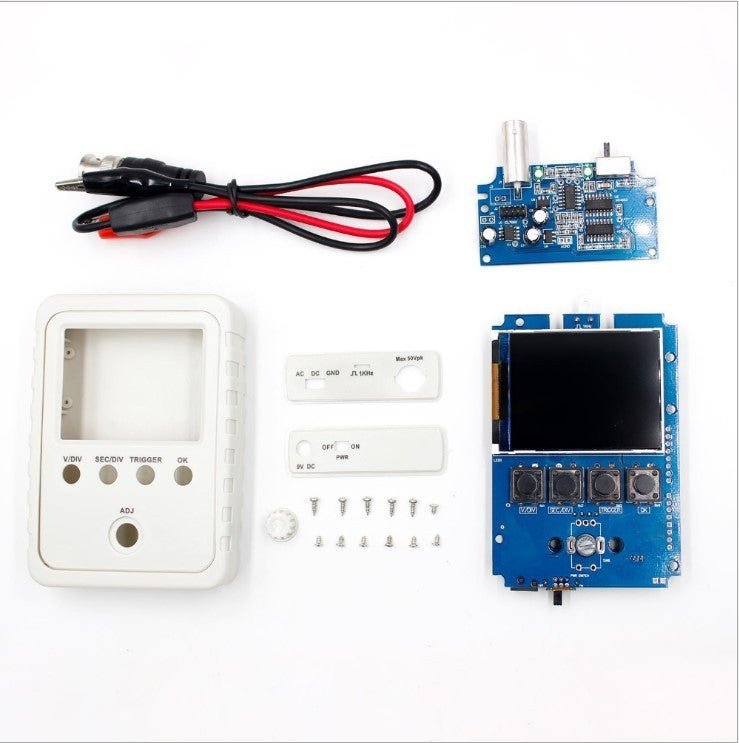

قائمة التعبئة:

15001K (تم لحام مكونات SMD):
تم لحام واختبار جميع أجزاء راسم الذبذبات، ومكونات شريحة اللوحة التناظرية

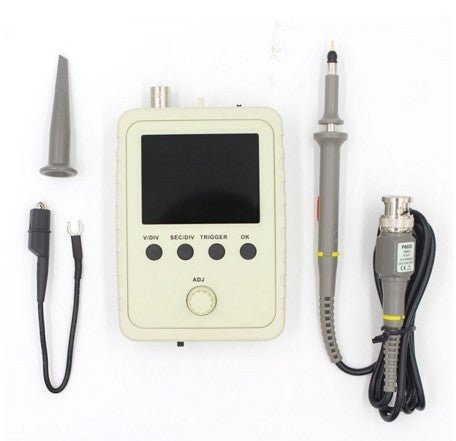

مسبار مشبك السمك BNC
تعليمات التجميع
